液位變送器工作原理是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

（浮球）液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。

A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信。

本微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A/D轉換。

D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。

數字通信線路為變送器提供一個與外部設備（如205型智能通信器或采用HART協議的控制系統）的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FSK技術并依據BeII202標準。

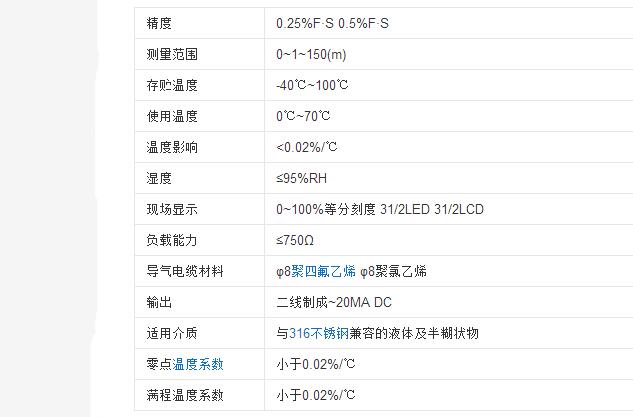

液位變送器技術指標

液位變送器的特點與選用

由于液位變送器的種類較多，而每種液位變送器在不同的場合使用都有講究，我們的設計部門與使用部門在日常選用時應該了解各種液位變送器的產品特點而有針對的選擇。

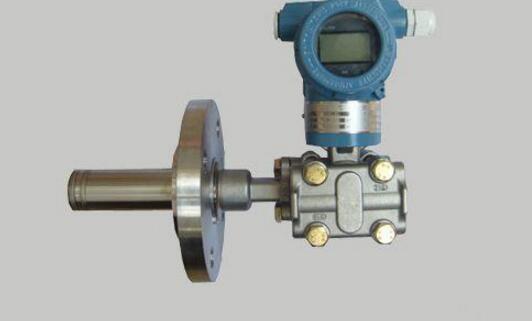

1、單法蘭液位變送器

單法蘭液位變送器有平法蘭與帶插入筒法蘭液位變送器，都是利用被測量介質的自身重力作用來測量液位的高度的。單法蘭液位變送器適用于粘度較大、易結晶的介質，一般用于敞口容器或者設備的安裝。

2、雙法蘭液位變送器

雙法蘭液位變送器是一種差壓式變送器，為避免被測介質直接與變送器的隔離膜片接觸提供了一種可靠的測量方法。主要特點是需要將高溫介質與變送器隔離、測量介質對變送器敏感原件有腐蝕作用、懸浮液體或高粘度介質、被測介質由于環境或流程溫度變化而固化或結晶、更換被測介質需要嚴格凈化測量頭等。雙法蘭液位變送器主要應用于密封壓力容器液位的測量。

3、投入式液位變送器

投入式液位變送器有桿式與攬式，其原理是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。由于此變送器安裝方便、簡單，適應性強等特點，從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積等影響，一般用于敞口容器或者設備的安裝。

4、射頻電容液位變送器

射頻電容液位變送器原理是當探級與導電液體構成一電容器，其中探級線的金屬內芯為電容的一極，導電液體為電容的另一極，中間為高穩定性的聚四氟乙烯，即探級線的絕緣外層作為兩極之間的介質，隨著液位的變化，液體包圍探級線的面積隨之改變，使構成電容器兩極的相對面積改變，當液位上升時，電容量就會增加，射頻電路將這一變化轉換為模擬信號輸出。射頻電容液位變送器對測量高溫壓力容器與測量常溫常壓一樣簡單，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。主要用于酸堿類，氯化物，有機溶劑，液態CO2，氨水，PVC粉料，灰料，油水界面，中藥等液體位測量。
