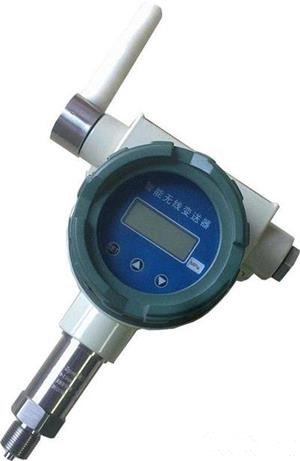

無線壓力變送器具有精度高、抗干擾、免維護，防震、防潮、防熱、防有害氣體等功能。由于其優良的特性，現已廣泛適用于化工、冶金、石油、電力、水處理、制藥、食品等自動化等行業。接下來小編就為大家介紹一下無線壓力變送器結構圖，無線壓力變送器現場安裝圖及注意事項。

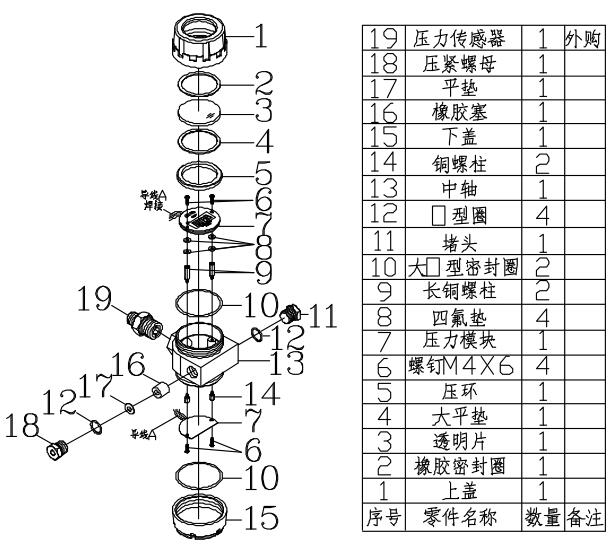

　　無線壓力變送器結構圖

　　無線壓力變送器現場安裝圖及注意事項

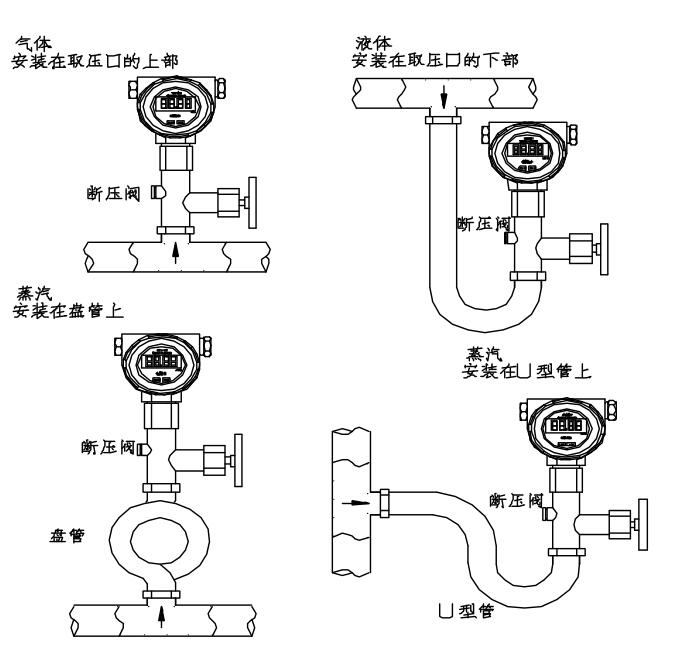

　　1、安裝圖

　　2、注意事項

　?。?）安裝前，檢查配件是否齊全，緊固件有無松動,將天線擰緊。

　?。?）安裝時，注意輕拿輕放，切勿敲，摔。將天線擰緊后即可正常工作

　?。?）安裝后，加電后，禁止非操作人員修打開前蓋，如操作人員誤操作后，嚴禁保存，斷電后重新開啟即可。

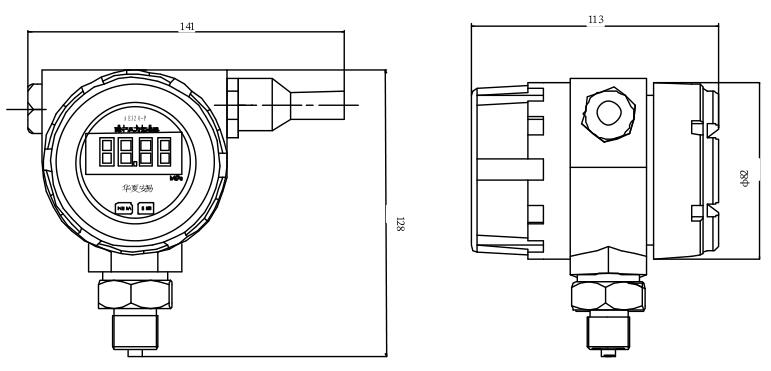

　　無線壓力變送器外形尺寸

　　通過以上小編對無線壓力變送器結構圖，無線壓力變送器現場安裝圖及注意事項的介紹，想必大家應該對無線壓力變送器有了基本的認識。無線壓力變送器在安裝時，應將壓力變送器固定安裝在指定測試設備的測試點上。然后打開變送器的后蓋，按下開關按鈕即可通電工作，注意需把后蓋擰緊。
