關于艾拓利爾的電磁流量計安裝方法？

電磁流量計的安裝一般要注意保持滿管狀態和管道內介質流動方向與流量計標識一致.還要注意有一定的前后直管段要求,就可以了.

嗯多謝去艾拓利爾的網站上看了知道怎么弄了

本回答由提問者推薦

電磁流量計的安裝要求？

原發布者:FX資料庫

電磁流量計的安裝要求安裝場所的選擇 為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。2.應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。3.流量計周圍應有充裕的空間，便于安裝和維護。 安裝建議 電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：a.增加前后直管段的長度；b.采用一個流量穩定器；c.減少測量點的截面。 水平和垂直安裝傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。 傳感器不能安裝在管道的最高位置，這個位置容易積聚氣泡。確保滿管安裝確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。迅爾儀表為您解答：電磁流量計安裝要求

1．對直管段的要求：入口/出口直管段：入口應≥10×dn；出口應≥5×dn

2．對接地點要求：為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，聯系電話：022-58782381 無須專設接地裝置）

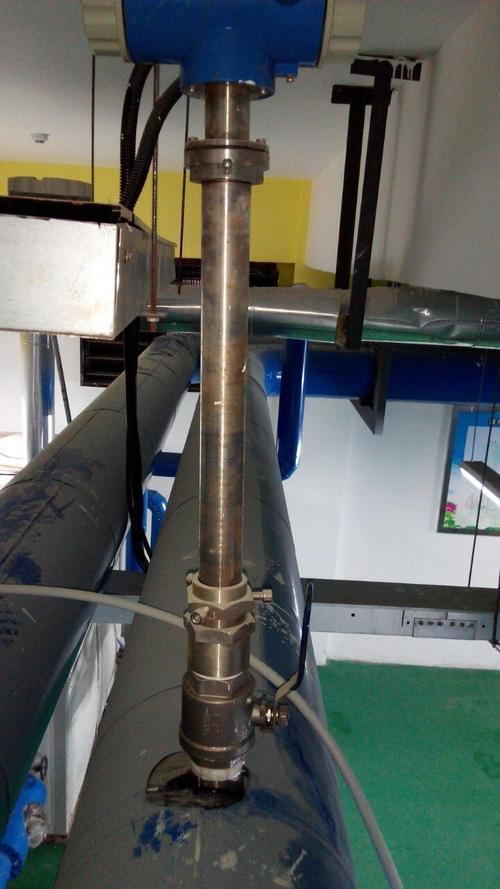

3．對安裝位置要求：插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。電磁流量計的安裝要求是一定要安裝在管路的最低點或者管路的垂直段，但是一定是在滿管的情況下，對直管段要求是前5D后3D，這樣才能保證電磁流量計的使用和對精度的要求。

電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：

1. 增加前后直管段的長度

2. 采用一個流量穩定器

3. 減少測量點的截面。

1．對外部環境的要求

1．1．流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。

1．2．流量計最好安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。

1．3．流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。

1．4．為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。

1．5．流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

電磁流量計安裝需要注意哪些問題？

1、進行電磁流量計安裝的時候，最好避開鐵磁性物體以及具有強大電磁場的設備，這樣就可以減相應的干擾，信號輸出更加精準，測量也就更加安全。

2、在選擇最佳安裝環境的時候，最好將電磁流量計安裝在水泵后面，閥門應該在流量下游，堅決不能安裝在抽吸方面，而且安裝環境最好通風干燥，不宜在潮濕、易積水的地方安裝。

3、科學安裝電磁流量計還應該注意溫度和濕度的選擇，保障電磁流量計不會因?yàn)檫^度暴曬出現相應的故障。這個時候就需要考慮這些相關數據，環境溫度不能高于60℃及相對濕度不能大于95%。電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內緝閥光合叱骨癸攤含揩襯(橡膠，特氟隆等)實現與流體和測量電極的電磁隔離。在管網供水中，越來越多的流量計用于大用水戶計量、區域計量系統中，以減少漏失率。實現在管網中的漏耗監控，需要對用水量較低的夜間進行監測。 更多詳情可以咨詢深圳中航電腦智能系統，對電磁流量計有很豐富的經驗
