電磁流量計安裝要求

電磁流量計的安裝要求為前5d，后3d的安裝尺寸，其次就是流向的正反，如果安裝反了，則無法正常測量。

電磁流量計安裝規范

迅爾儀表為您解答：電磁流量計安裝要求

1．對直管段的要求：入口/出口直管段：入口應≥10×dn；出口應≥5×dn

2．對接地點要求：為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，聯系電話：022-58782381

無須專設接地裝置）

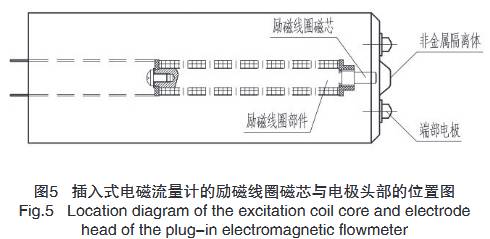

3．對安裝位置要求：插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。

本回答由提問者推薦

電磁流量計的安裝規范是什么？

1、應該遠離強磁場設備。

2、避開強震動、強腐蝕性的場所。

3、工藝不允許流量中斷的管道，在安裝流量計時應加設截止閥和旁通管線。

4、流量計傳感器上游也應該有一定的直管段，一般在5D~10D。

5,、可以水平、垂直和傾斜安裝，但要保證測量管與工藝管道同軸，并保證測量管內始終充滿液體。

6,、傳感器的測量管、外殼、引線的屏蔽線，以及傳感器兩端的管道都必須可靠接地，決不能與其他電器設備的接地共用，這是電磁流量計的特殊安裝要求。迅爾儀表為您解答：電磁流量計安裝要求

1．對直管段的要求：入口/出口直管段：入口應≥10×dn；出口應≥5×dn

2．對接地點要求：為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，聯系電話：022-58782381 無須專設接地裝置）

3．對安裝位置要求：插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上?；窗查_開專業生產電磁流量計，質量可靠，價格優惠

1、安裝場所的選擇：

·選擇測量管內不會出現負壓的場所；

·避免安裝在電機、變壓器等強電設備附件，以免引起電氣干擾；

·避免安裝位置周圍有強腐蝕性氣體的場所；

·測量混合相流體時，避免引起相分離的場所；

·環境溫度一般應在-25℃～60℃范圍內，盡可能避免陽光直射；

·安裝在無振動或選擇振動小的場合，如果振動過大，應該在傳感器前后的管道上加固定支撐；

·環境相對濕度應該在10%～90%范圍內；

·避免安裝在能被雨水直淋或者浸沒的場所；

2、對直管段長度的要求：(D為流量計的內徑)

電磁流量計對前后直管段的要求比較低，一般對于90°彎頭，T形三通，異徑管、全開閥門等流動阻力件，離電磁流量計的電極軸中線(不是傳感器的端面)應該有5D的直管段；對于不同開度的閥門(比如可調開度的閥門)，則上游側的直管段長度需要10D。一般傳感器下游的直管段只需要3D就可以滿足要求，測量不同介質的混合液體時，混合點與流量計之間的距離最少要大于30D

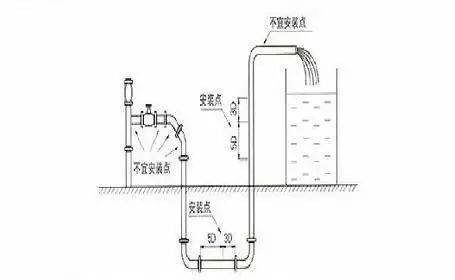

3、安裝位置和流動方向：

電磁流量計可以水平、垂直、和傾斜安裝在管道上：

在水平安裝時，電磁流量計的電極軸必須水平，防止由于流體所夾帶的氣泡而產生電極短時間的絕緣，也可以防止電極被流體中沉積物覆蓋。不應該將傳感器安裝在最高位置處，以免有氣體積聚。

垂直安裝時，應該使流動方向向上，這樣可以使無流量或者流量很小時，流體中夾帶的較重固體顆粒下沉，而輕的肢肪類物質上升離開電磁流量計的傳感器電極區，在測量泥漿、礦漿等液固兩相介質時，避免固相沉淀和傳感器襯里的不均勻摩擦。如上圖所示。

·傳感器的測量管道必須充滿流體，必須有一定的背壓。為防止出現負壓(損壞襯里)，電磁流量計不應該安裝在泵的進口，而應該安裝在泵的出口；在傾斜安裝時，必須安裝在上升管道；在開口排放的管道安裝時，必須安裝在管道的較低處。

應在傳感器的下游安裝控制閥和切斷閥，而不應該安裝在傳感器上游

在測量井內安裝流量計的方式

(1、入口 2、溢流管 3、入口 4、清洗孔 5、流量計 6、短管 7、出口 8、排污口 9、排污閥)

1、勵磁電纜可選用HZ中型橡套電纜，其長度與信號電纜一樣

2、信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。

3、信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

4、分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。1、無振動、無強電磁場的地方（如大電機、變頻器附近）；

2、盡量垂直安裝，水平安裝需要安裝在低處，不能安裝管道頂點，保證滿管，防止氣泡；

3、直管段要求，最好保證前10后5倍管徑；

4、焊接式的安裝時候要注意不要連接儀器焊接，防止傷害流量計；

5、外殼盡量接地，屏蔽線單端接地，接到點不能與強電共地；

7、如果為了維修簡便，安裝位置需要選好，滿足維修要求。同時，可以安裝旁管，故障時候流體走旁管；

8、避免陽光直射、高溫的地方，會消磁的；

9、其他應該考慮的要求，信號走線不要跟強電線路一起。

一般來說你買的流量計說明書就要具體說明，建議你使用前詳細查看，不然會影響計量精度的！

電磁流量計選擇安裝方法

這個要看客戶的工況要求，然后選型，工廠按照要求生產。 如果你是安裝人員，只要看生產的是什么形式的產品就可以了。a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；

b、介質工作溫度在+300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至+70度)，同理工作溫度-100度以下的介質，也要采取防凍措施；

c、為保證流量計準確計量，要求設置前后直管段；（圖8）

d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；（圖8）

e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；

f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；首先我要說明插入式和一體式完全是兩個不同的概念，是電磁流量計兩種不同的區分類型。電磁流量計分插入式電磁流量計和管道式電磁流量計。插入式的精度稍差一點，但是安裝操作簡單。另外，電磁流量計按照安裝方式可分為一體式和分體式的，一體式的可以現場顯示，但不防水，分體式的相反，所以還是按客戶需要了。這些都要問的，但是如果你只是中間商的話，跟客戶報價時候分體式和一體式的倒是不用區分，價錢都是一樣的。

不知道有沒有幫到你，如果還有不明白可以隨時給我留言。開封開流儀表。插入式電磁流量計進口產品的精度都只能保證在1％-0.5％之間，一般作為流量開關使用

另外一種叫管道式電磁流量計，管道式電磁流量計分為“分體型”跟“一體型”

分體型就是轉換器跟傳感器是分開的，中間由電纜進行聯接，這樣調試或者現場抄表的時候就很方便，畢竟轉換器的位置你可以自己定嘛

一體型就是轉換器跟傳感器都裝在一起，這種的相對分體型來說價格便宜一些，因為中間無電纜聯接，而且抗干擾效果更好。。。

管道式電磁流量計精度進口的可以一般都是0.3％，也有0.15的。技術上目前德國科隆的做的最強，國產的電磁流量計生產廠家有4千家之多，由于國內元器件的工藝限制，精度及抗干擾效果很不理想，更暈的是4000多家廠家，轉換器都還是一個媽生的，根本無自主研發可言，所以選擇上還是推薦進口的。迅爾儀表為您解答：電磁流量計安裝要求

1．對直管段的要求：入口/出口直管段：入口應≥10×dn；出口應≥5×dn

2．對接地點要求：為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，聯系電話：022-58782381 無須專設接地裝置）

3．對安裝位置要求：插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。
